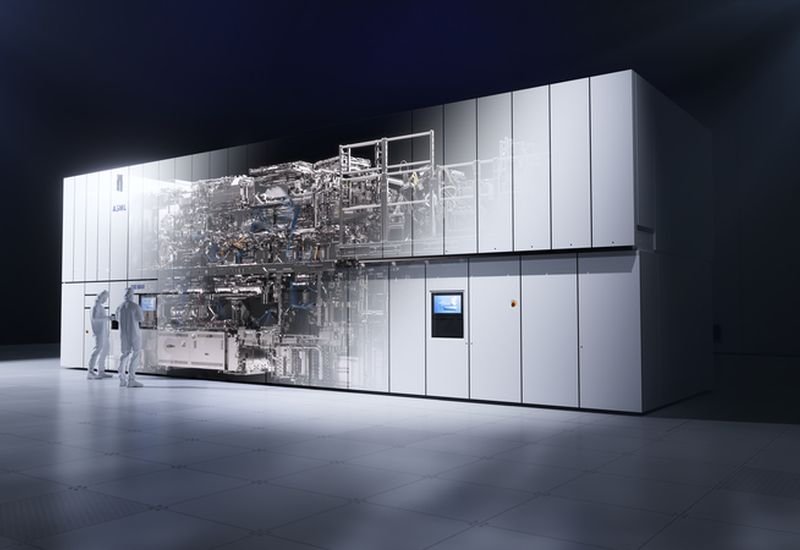

تخطط شركة ASML لاستخدام تقنية High‑NA EUV على نطاق واسع في العام المقبل لإنتاج رقاقات بحجم ترانزستورات يبلغ 1.4 نانومتر أو أقل.

ملخص مختصر

يتطلب المرحلة الجديدة من تصغير الدوائر الدقيقة الانتقال إلى أساليب الليثوغرافيا المتقدمة. في العامين القادمين، يجب أن تطلق الصناعة إنتاج شرائح باستخدام معدات فئة High‑NA EUV، التي تسمح بتحقيق أحجام حتى 8 نانومتر في مسار واحد وتفتح الطريق لعمليات تقنية 1,4 نانومتر وأقل من 10 نانومتر (DRAM).

١. إمكانيات تكنولوجية لـ High‑NA EUV
المعلمة | القيمة
الفتحة العددية (NA) | 0,55
أدنى حجم في مسار واحد | ≤ 8 نانومتر
عمليات تقنية ممكنة | 1,4 نانومتر (دوائر متكاملة)، < 10 نانومتر (DRAM)

تجعل هذه المواصفات معدات ASML Twinscan EXE:5200B وحلول مماثلة حاسمة لتقنيات الميكروإلكترونيات المستقبلية.

٢. اللاعبين الرئيسيين
الشركة | حالة التبني | تعليق
ASML | مُصنع High‑NA EUV | العملاء الأوائل: Intel, Samsung, SK Hynix
TSMC | غير جاهز للاستخدام التجاري | تكلفة نظام واحد – 380 مليون دولار؛ تخطط للتخلي عن شرائح 1,4 نانومتر
Intel | في ديسمبر 2023 أطلقت Twinscan EXE:5200B | التحضير لإصدار تقنية 14A والمعدات المصاحبة
Samsung Electronics | حصلت على أول ماسح في ديسمبر 2023؛ الثاني هذا النصف سنة | تخطط لاستخدامه في Exynos 2600 (2 نانومتر) ومعالجات Tesla المستقبلية
SK Hynix | يتقن High‑NA EUV منذ سبتمبر 2023 | يستخدم ليثوغرافيا EUV العادية في DRAM (10 نانومتر)، يخطط لاستخدام ما لا يقل عن خمسة طبقات EUV للجيل السادس
Micron Technology | لم يُحدد مواعيد التبني بعد | خطط محتملة لـ High‑NA EUV
Rapidus (اليابان) | يتقن تقنية 2 نانومتر؛ يخطط ل1,4 نانومتر في 2029 | من المتوقع أن يبدأ الإنتاج التجاري للشرائح 2 نانومتر في هوكايدو بحلول عام 2027

٣. الجوانب الاقتصادية
* تكلفة المعدات – نظام واحد High‑NA EUV يكلف حوالي 380 مليون دولار.
* الانتقال إلى معدات أكثر كلفة يزيد من تكلفة المنتج النهائي، مما يؤثر في النهاية على المستهلكين.
* لذلك يتعامل المصنعون الكبار (TSMC, Rapidus) بحذر ويخططون للتبني تدريجياً.

٤. الجداول الزمنية المتوقعة
ستبدأ ماسحات الليثوغرافيا الجديدة من ASML للإنتاج التجاري للمنتجات شبه الموصلة المتقدمة في استخدام نشط في سنوات 2027–2028. قبل ذلك، ستقوم الشركات بضبط خطوط الإنتاج الخاصة بها تدريجيًا، مع دمج High‑NA EUV في العمليات التكنولوجية القائمة.

الاستنتاج
الانتقال إلى High‑NA EUV هو خطوة حاسمة لتحقيق أحجام حتى 1,4 نانومتر وDRAM أكثر إحكامًا. لقد بدأت أكبر اللاعبين العالميين بالفعل الأعمال التحضيرية، لكن الانتشار التجاري المتوقع سيأتي بعد عدة سنوات بسبب التكاليف العالية والحاجة لتكييف سلاسل الإنتاج.
